TP2 Bakır Borulara İlişkin Temel Kılavuz: Özellikler, Uygulamalar ve Endüstri Standartları

Bölüm 1: TP2 Bakır Bveyaulara Giriş

1.1 TP2 Bakırın Tanımlanması: Endüstri Stveardı

TP2 Bakır yüksek artık fosfveya içeriğine sahip, fosforla deokside edilmiş bir bakırdır. Metalurji alanında Çin standardı kapsamında sınıflandırılır. GB/T 1527 işlevsel olarak uluslararası kabul görmüş olanlara eşdeğerdir. ASTM C12200 (Cu-DHP) .

TP2'deki “P” şu anlama gelir: Fosfor Oksijeni uzaklaştırmak için eritme işlemi sırasında eklenir. Üreticiler, bakırı "oksidize ederek" endüstriyel uygulamalar için, özellikle ısı ve kaynak söz konusu olduğunda, standart saf bakırdan çok daha güvenilir bir malzeme yaratıyorlar.

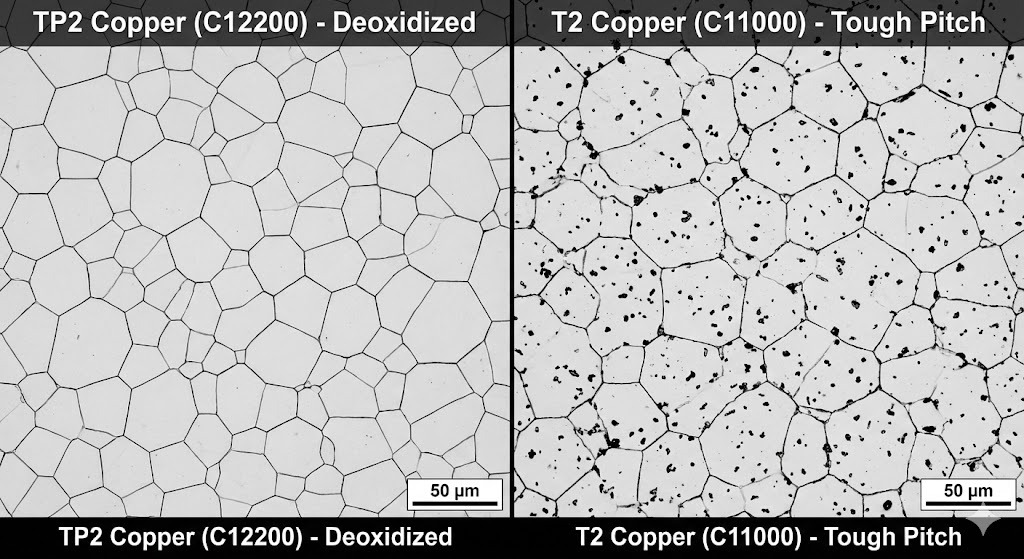

1.2 Önemi: Oksijeni Giderilmiş Bakır Neden Önemlidir?

TP2 bakırının birincil önemi, kaynaklanabilirlik . Geleneksel "sert ziftli" bakır (T2 gibi) eser miktarda oksijen içerir. T2, hidrojen açısından zengin bir atmosferde ısıtıldığında veya kaynaklandığında, "hidrojen kırılganlığına" maruz kalır ve bu da mikroskobik çatlaklara ve yapısal bozulmaya neden olur.

TP2 bu sorunu çözer. Fosfor zaten oksijene bağlanıp oksijeni uzaklaştırdığından, TP2 bakır borular güvenli bir şekilde sert lehimlenebilir ve kaynaklanabilir, böylece bağlantıların sızdırmazlığı sağlanır. Bu, onu onlarca yıl boyunca yüksek basınçlı gazları veya sıvıları tutması gereken sistemler için "altın standart" haline getiriyor.

1.3 TP2 ve TP1: Kısa Bir Karşılaştırma

Her ikisi de fosforla deokside edilmiş olsa da, aralarındaki seçim çoğu zaman aralarındaki bir değiş-tokuşu gerektirir. termal/elektrik iletkenliği and güvenilirlik birleştirme :

• TP1 (Düşük Fosfor): Daha az fosfor içerir (%0,005 ila %0,012). Daha yüksek iletkenlik sunar ancak karmaşık kaynak işlemleri sırasında biraz daha hassastır.
• TP2 (Yüksek Fosfor): Daha fazla fosfor içerir (%0,013 ila %0,050). için tercih edilen bir seçimdir. HVAC ve soğutma endüstrileri çünkü üstün kaynak performansı, iletkenlikteki hafif azalmaya ağır basar.

1.4 Ortak Kullanımlar ve Endüstriler

TP2 bakır borular modern altyapının “dolaşım sistemi”dir. Eşsiz korozyon direnci ve termal verimlilik karışımından dolayı aşağıdaki alanlarda vazgeçilmezdirler:

• HVAC/R (Isıtma, Havalandırma, İklimlendirme ve Soğutma): Soğutucu akışkan hatları ve evaporatör/kondenser serpantinleri için kullanılır.
• Sıhhi Tesisat ve Gaz: İçme suyu ve tıbbi gazların güvenli taşınması.
• Güç ve Enerji: Enerji santrallerindeki ısı eşanjörleri ve yenilenebilir enerji donanımı için soğutma sistemleri.
• Otomotiv: Elektrikli Araç (EV) akülerinin termal yönetim sistemlerinde giderek daha fazla kullanılmaktadır.

Bölüm 2: Standartlar ve Özellikler

TP2 bakır boruları satın alırken veya belirlerken kaliteyi sağlamak için doğru uluslararası terminolojiyi kullanmak hayati önem taşır.

2.1 Ortak Endüstri Standartları

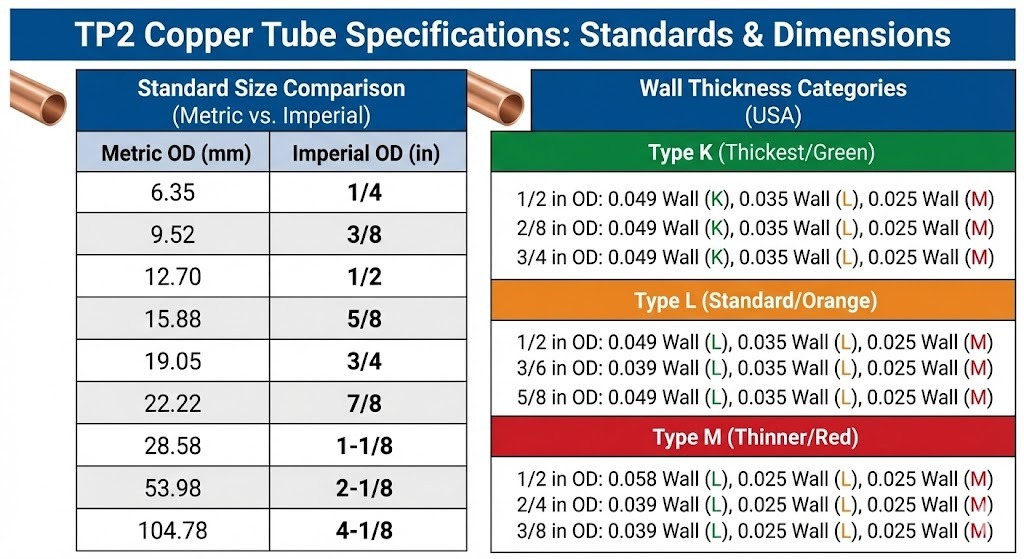

2.2 Boyutsal Özellikler

TP2 tüpleri çok çeşitli boyutlarda mevcuttur, ancak genellikle şu şekilde kategorize edilirler:

• Dış Çap (OD): Tipik olarak 2 mm'den 200 mm'ye kadar değişir.
• Duvar Kalınlığı: "Ultra ince"den (0,2 mm) "Ağır duvarlı"ya (yüksek basınçlı endüstriyel kullanım için 5 mm) kadar.
• Toleranslar: Hassas borular, mekanik bağlantılara hava geçirmez bir şekilde oturmasını sağlamak için genellikle /- 0,02 mm'lik bir çap toleransına sahiptir.

Bölüm 3: Kimyasal Bileşim ve Fiziksel Özellikler

3.1 Kimyasal Bileşimi: Fosforun Rolü

TP2 bakırın performansı, yüksek saflığı ve fosforun hassas kontrolü ile belirlenir. Standart spesifikasyonlara göre (örn. GB/T 5231 or ASTM C12200 ), bileşim kesinlikle düzenlenmiştir:

Neden %0,013 - %0,050 Aralığı?
Fosfor %0,013'ün altındaysa, deoksidasyon eksik olabilir ve kaynak sırasında bağlantıların kırılganlaşması riski ortaya çıkabilir. %0,050'yi aşarsa, ısı ve elektrik iletkenliği önemli ölçüde düşerek ısı eşanjörlerinin verimi düşer.

3.2 Fiziksel ve Mekanik Özellikler

TP2 bakır borular "yumuşak" dayanıklılıkları nedeniyle ödüllendirilir; yüksek basınçlara dayanacak kadar güçlüdürler, ancak çatlamadan karmaşık bobinler halinde bükülebilecek kadar da esnektirler.

A. Çekme Dayanımı ve Akma Dayanımı

Çekme mukavemeti borunun “temperine” (sertliğine) bağlıdır:

• Yumuşak (Tavlanmış, M): >= 195 MPa. Son derece esnektir, elle bükme ve sıkı bobinler için idealdir.
• Sert (H): >= 295 MPa. Sıhhi tesisat ve endüstriyel hatlardaki düz boru hatları için kullanılan sert ve güçlü.
• Verim Gücü: Tipik olarak sıcaklığa bağlı olarak 60 - 150 MPa arasında değişir.

B. Uzama

Bu, malzemenin kırılmadan önce esneme yeteneğini ölçer. TP2 bakır tipik olarak >= 5 - @ (tavlanmış durumda) uzama oranına sahiptir. Bu yüksek süneklik, tüpün kırılmadan genişletilmesine, genişletilmesine veya bükülmesine olanak tanıyan şeydir.

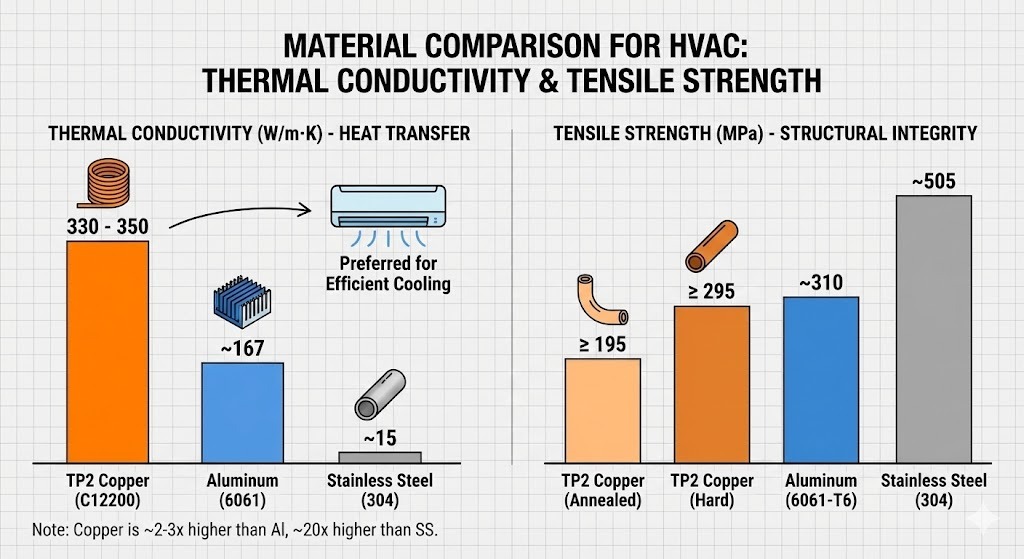

C. Isıl İletkenlik

Fosfor ilavesi saf bakırla karşılaştırıldığında iletkenliği azaltırken, TP2 hala metaller arasında lider olmaya devam ediyor:

• Isı İletkenliği: 20°C'de yaklaşık 330 - 350 W/(m·K).
• Not: Bu, alüminyumdan yaklaşık 2-3 kat, paslanmaz çelikten ise 20 kat daha yüksektir, bu nedenle klima evaporatörlerinde tercih edilen malzemedir.

D. Elektriksel İletkenlik

• Elektriksel İletkenlik: >= p - � IACS(Uluslararası Tavlı Bakır Standardı).
• Oksijensiz bakırın (C10200) 0 IACS'sinden daha düşük olmasına rağmen, kaynağın da gerekli olduğu topraklama ve ısı senkronizasyonu uygulamaları için fazlasıyla yeterlidir.

3.3 Fiziksel Sabit Özet Tablosu

Bölüm 4: TP2 Bakır Boruların Üretim Süreci

TP2 bakır boruların üretimi, yüksek ısıda eritme işleminden yüksek hassasiyetli soğuk işleme kadar bir yolculuktur. Birinci sınıf TP2 tüplerinin çoğu şu şekilde üretilir: dikişsiz tüpler Bu da kaynak dikişinde arıza riskini ortadan kaldırır.

4.1 Adım Adım Üretim Akışı

1. Eritme ve Döküm (Deoksidasyon Aşaması):
   Yüksek saflıkta katot bakırı bir indüksiyon ocağında eritilir. Bu aşamada eriyik banyosuna fosfor eklenir. Bu, oksijenin uzaklaştırıldığı ve partinin TP2 bakırına dönüştüğü kritik andır. Erimiş metal daha sonra katı silindirik kütüklere dökülür.
2. Ekstrüzyon (Sıcak Çalışma):
   Bakır kütük ısıtılır ve kalın duvarlı içi boş bir kabuk oluşturmak için büyük basınç altında bir kalıptan geçirilir. Bu "sıcak işleme", döküm tanecik yapısını parçalayarak metali daha sert ve daha düzgün hale getirir.
3. Soğuk Çekme ve Haddeleme:
   Nihai çapı ve duvar kalınlığını elde etmek için tüp birçok aşamadan geçer. Soğuk Çekme or Soğuk Haddeleme (Pilgering). Tüp giderek daha küçük kalıplardan çekilir. Bu işlem "işleme sertleşmesi" yoluyla metalin gücünü arttırır.
4. Parlak Tavlama:
   Soğuk çekme bakırı sert ve kırılgan hale getirir. Bükme ve alevlendirme (özellikle "Yumuşak" veya "Yarı sert" temperler için) için gereken sünekliği yeniden sağlamak amacıyla, tüpler oksidasyonu önlemek amacıyla kontrollü atmosferli bir fırında (genellikle nitrojen veya hidrojen) ısıtılır. Bu temiz, “parlak” bir yüzeyle sonuçlanır.
5. Bitirme ve Temizleme:
   Borular istenilen uzunlukta kesilir veya sarılır. HVAC uygulamaları için, herhangi bir kalıntı yağ veya toz kompresöre zarar verebileceğinden, iç kısım cerrahi olarak temiz olmalıdır.

4.2 Kalite Kontrol Önlemleri

TP2 tüplerinin uluslararası standartları karşıladığından emin olmak için ASTM B280 üreticiler sıkı testler uygular:

• Girdap Akımı Testi: Tüp duvarındaki görünmez çatlakları veya çukurları tespit etmek için elektromanyetik alanları kullanan, tahribatsız bir test.
• Hidrostatik Test: Tüp, modern soğutucu akışkanların (R-410A veya R-32 gibi) basınçlarına dayanabilmesini sağlamak için yüksek basınçlı sıvıyla doldurulur.
• Boyutsal Muayene: Hassas kumpaslar ve lazer göstergeler, duvar kalınlığının eşit olmasını sağlar; bu, basınç değerlerinin korunması açısından kritik öneme sahiptir.

Bölüm 5: TP2 Bakır Boruların Temel Özellikleri ve Faydaları

TP2 neden “sektörün sevgilisi”? Faydaları basit iletkenliğin ötesine uzanır.

5.1 Üstün Korozyon Direnci

TP2 bakır, elementlere maruz kaldığında doğal, koruyucu bir patina tabakası oluşturur. Çeliğin aksine paslanmaz. Sıhhi tesisat ve HVAC'da bu, tüpün 20-30 yıllık kullanım ömrü boyunca kolayca incelmeyeceği veya "iğne deliği sızıntıları" oluşturmayacağı anlamına gelir.

5.2 Yüksek Isı Verimi

Özellikler bölümünde belirtildiği gibi TP2'nin termal iletkenliği olağanüstüdür. Bir ısı eşanjöründe bu, aşağıdakilere izin verir: daha hızlı ısı transferi Daha küçük bir ayak iziyle kompakt, yüksek verimli klima ünitelerinin tasarlanmasına olanak sağlar.

5.3 Mükemmel “Birleştirilebilirlik”

TP2 fosforla deoksitlenmiş olduğundan, en kullanıcı dostu bakırdır. lehimleme ve lehimleme . Teknisyenler, metalin kırılgan hale gelmesinden veya bağlantının titreşim nedeniyle bozulmasından endişe etmeden, bir fener kullanarak tüpleri hızlı bir şekilde birleştirebilir.

5.4 Süneklik ve Şekillendirilebilirlik

TP2 bakır, özel ağır makinelere gerek kalmadan kolayca bükülebilir, genişletilebilir veya "döndürülebilir". Bu esneklik, soğutucu hatlarının dar alanlara kurulumu veya karmaşık evaporatör bobinleri oluşturulması için hayati öneme sahiptir.

5.5 0 Geri Dönüştürülebilirlik

Bakır “kalıcı” bir malzemedir. TP2 bakır borular performansta herhangi bir kayıp olmaksızın süresiz olarak geri dönüştürülebilir. bir çağda ESG (Çevresel, Sosyal ve Yönetişim) Hedeflere göre bakır kullanmak, yeşil bina sertifikasyonları için sürdürülebilir bir seçimdir.

Bölüm 6: TP2 Bakır Boruların Endüstrilerdeki Uygulamaları

6.1 HVAC ve Soğutma: Sistemin Kalbi

TP2 bakır açısından en baskın sektör budur. Modern soğutucu akışkanlar yüksek basınçta çalışır ve TP2'nin sağladığı kesintisiz güvenilirliği gerektirir.

• Klima ve Isı Pompaları: İç ve dış üniteleri bağlamak için kullanılır. TP2'nin sünekliği, sıfır sızıntıyla genişletilmesine ve vanalara bağlanmasına olanak tanır.
• Soğutma: Süpermarket soğuk zincirlerinde ve endüstriyel dondurucularda kullanılır. TP2 tüpleri, ısı transfer yüzey alanını daha da artırmak ve sistemi daha enerji verimli hale getirmek için genellikle "içten yivlidir" (dahili mikro kanatçıklar eklenir).
• Evaporatörler ve Kondenserler: Borunun yüksek termal iletkenliği, soğutucu ile hava arasında hızlı bir şekilde ısı alışverişi yapılmasını sağlar.

6.2 Sıhhi Tesisat ve Su Dağıtımı

Birçok üst düzey konut ve ticari binada, uzun ömürlülüğü ve sağlık yararları nedeniyle TP2 bakır su sistemleri için tercih edilen seçimdir.

• İçme Suyu: Bakır doğal olarak antimikrobiyaldir ve aşağıdaki gibi bakterilerin büyümesini engeller: Lejyonella .
• Drenaj ve Havalandırma: TP2, gri su ve sert sabunlardan kaynaklanan korozyona karşı dayanıklı olduğundan, 50 yıldan fazla dayanabilen dayanıklı drenaj sistemlerinde kullanılır.
• Gaz Boruları: Yüksek basınca dayanma ve yangına (yanıcı olmayan) dayanma yeteneği, onu hastanelerde tıbbi gazların veya evlerde doğal gazın taşınmasında en güvenli seçim haline getirir.

6.3 Endüstriyel ve Kimyasal Uygulamalar

Standart binaların ötesinde, TP2 bakır üretim tesislerindeki "ağır yüklerin" üstesinden gelir.

• Isı Eşanjörleri: Yağ soğutucularında, enerji santrali buhar kondansatörlerinde ve kimyasal işlemlerde kullanılır.
• Proses Boruları: TP2, asidik olmayan ancak sabit bir sıcaklık ortamı gerektiren sıvıların taşınması için idealdir.
• Güneş Termal Kollektörleri: Güneş ısısını absorbe etmek ve su depolama tankına aktarmak için güneş enerjili su ısıtıcılarının “yükseltici” tüplerinde kullanılır.

6.4 Elektrik ve Topraklama Uygulamaları

TP2, saf T2 bakırdan biraz daha düşük iletkenliğe sahip olsa da üstün gücü ve korozyon direnci, onu belirli elektriksel roller için kullanışlı kılar:

• Topraklama Çubukları ve Kovanları: Özellikle korozyon riski olan toprak ortamlarda elektrik sistemlerini yıldırım ve dalgalanmalardan korumak için kullanılır.
• Terminaller ve Konektörler: Parçanın lehimlenmesi veya başka bir bileşene kaynaklanması gereken ağır hizmet tipi elektrikli bileşenlerde kullanılır.

Bölüm 7: TP2 Bakır Borular İçin Birleştirme Teknikleri

Bakır sistemin güvenilirliği büyük ölçüde bağlantı noktalarının kalitesine bağlıdır. TP2 deoksidize olduğundan, malzeme bozulması riski olmadan en geniş birleştirme seçenekleri yelpazesini sunar.

7.1 Lehimleme ve Sert lehimleme

Bu, HVAC ve sıhhi tesisatta TP2 tüpleri için en yaygın yöntemdir.

• Lehimleme (Yumuşak Lehim): Esas olarak konut tesisatlarında kullanılır. Erime noktası 450°C'nin altında olan dolgu metallerini içerir.
• Lehimleme (Sert Lehim): HVAC/R için “standart”. Erime noktaları 450°C'nin üzerinde olan dolgu metalleri (çoğunlukla gümüş bazlı) kullanır. TP2 bakırın hidrojen kırılganlığına karşı direnci, bir hamlaçla yüksek sıcaklıkta lehimlemeye olanak tanır ve genellikle borunun kendisinden daha güçlü bir bağlantı oluşturur.

7.2 Mekanik Bağlantı Parçaları

Açık aleve izin verilmeyen ortamlar için (hastanelerdeki veya yüksek teknolojili fabrikalardaki "meşalesiz" bölgeler gibi) mekanik seçenekler kullanılır:

• Presle oturtma: Bir alet, conta olarak dahili bir O-halka kullanarak borunun üzerine bir bağlantı parçasını kıvırır.
• Sıkıştırma Parçaları: TP2 tüpünü bağlantı parçasına doğru sıkıştırmak için pirinç bir somun ve halka kullanılır. Bu, düşük basınçlı gaz hatlarında ve enstrümantasyonda yaygındır.

Bölüm 8: TP2'nin Avantajları ve Dezavantajları

Bilinçli bir karar vermek için “artıları ve eksileri” özetlenmiş olarak görmek faydalı olacaktır.

Avantajları

• Güvenli Kaynak: Yüksek fosfor içeriği, yüksek sıcaklıkta birleştirme sırasında çatlakları önler.
• Enerji Verimliliği: Olağanüstü termal iletkenlik, ısıtma/soğutma uygulamalarında enerji tasarrufu sağlar.
• Dayanıklılık: Genel korozyona ve iç kireçlenmeye karşı yüksek direnç.
• Antibakteriyel: Doğal olarak iki saat temastan sonra bakterilerin �,9'unu öldürür.
• Sürdürülebilir: Tamamen geri dönüştürülebilir ve yüksek hurda değeri.

Dezavantajları

• İletkenlik Takası: Elektriksel iletkenliği T2'den (saf bakır) düşüktür.
• Maliyet Değişkenliği: Tüm bakır ürünleri gibi, fiyat da küresel emtia piyasasındaki dalgalanmalara tabidir.
• Hırsızlık Riski: Yüksek geri dönüşüm değeri nedeniyle, açıkta kalan bakır borular şantiyelerde hırsızlığın hedefi olabilir.

Bölüm 9: Uzun Ömür İçin Bakım ve Bakım

TP2 bakır "ayarla ve unut" tarzı bir malzeme olsa da, aşağıdaki ipuçlarını takip etmek onun onlarca yıl dayanmasını sağlar:

1. Aşırı Akıdan Kaçının: Lehimleme sırasında gereken minimum miktarda akı kullanın. Borunun içinde kalan fazla akı, lokal oyuk korozyonuna neden olabilir.
2. Uygun Destek: Tüplerin bakır kaplı veya plastik kaplı askılarla desteklendiğinden emin olun. önlemek için galvanizli çelik veya demir ile doğrudan temastan kaçının. galvanik korozyon .
3. Akış Hızı: Sıhhi tesisatta erozyon-korozyonu önlemek için su hızını önerilen sınırlar içinde (genellikle sıcak su için < 1,5 m/s) tutun.
4. Temizleme: Endüstriyel ısı eşanjörleri için hafif kireç çözücü maddelerle düzenli yıkama, TP2 duvarlarının yüksek termal transfer hızını koruyacaktır.

Sonuç: TP2 Bakır Boruların Geleceği

TP2 bakır borular metalurji ve pratikliğin mükemmel dengesini temsil eder. Mühendisler, bakırın oksitini gidermek için fosfor ekleyerek, yalnızca ısıyı aktarmada son derece verimli olmakla kalmayıp, aynı zamanda montajı ve birleştirilmesi son derece güvenilir olan bir malzeme yarattılar.

İster evlerimizi konforlu tutan klima ünitelerinde, ister güvenli su sağlayan tesisatlarda, ister yeni nesil elektrikli araçların soğutma sistemlerinde olsun, TP2 modern termal ve sıvı yönetiminin temel malzemesi olmaya devam ediyor. Yüksek basınç, yüksek sıcaklık veya yüksek verimli uygulamalar için malzeme seçerken TP2 (C12200) kanıtlanmış endüstri standardı olarak öne çıkar.

Bölüm 10: Sıkça Sorulan Sorular (SSS)

Makaleyi sonuçlandırmak için TP2 bakır borularla ilgili en sık sorulan sorulardan bazılarını burada bulabilirsiniz:

S1: TP2 bakır borular içme suyu için kullanılabilir mi?
C: Evet. TP2 (C12200) dünya çapında sıhhi tesisat sistemlerinde yaygın olarak kullanılmaktadır. Doğal olarak antimikrobiyaldir ve çoğu yargı bölgesindeki içme suyuna yönelik güvenlik standartlarını karşılar.

S2: TP1 ile TP2 arasındaki temel fark nedir?
C: Temel fark, Fosfor content . TP2 daha yüksek bir fosfor aralığına sahiptir (%0,013 ila %0,050), bu da onu ağır kaynak ve sert lehimleme için üstün kılar; TP1 (%0,005 ila %0,012) ise biraz daha iyi termal/elektrik iletkenliği sunar.

S3: HVAC uygulamalarında neden T2 yerine TP2 tercih ediliyor?
C: T2 bakır, kaynak sırasında "hidrojen kırılganlığına" neden olan ve çatlaklara yol açan eser miktarda oksijen içerir. TP2'nin oksiti giderilmiştir; bu, yapısal bütünlüğünü kaybetmeden tekrar tekrar sert lehimlenip kaynak yapılabileceği anlamına gelir.

S4: TP2 tüpleri R-32 gibi yeni yeşil soğutucularla uyumlu mudur?
C: Evet. TP2 dikişsiz borular, duvar kalınlığının doğru belirtilmesi koşuluyla, modern çevre dostu soğutucu akışkanlarla ilişkili daha yüksek çalışma basınçlarına dayanacak şekilde tasarlanmıştır.

Bölüm 11: Son Karşılaştırma Özeti (Seçim Kılavuzu)

Bu tablo, mühendislerin kendi özel projeleri için doğru bakır kalitesini seçmeleri için hızlı bir referans görevi görür.
