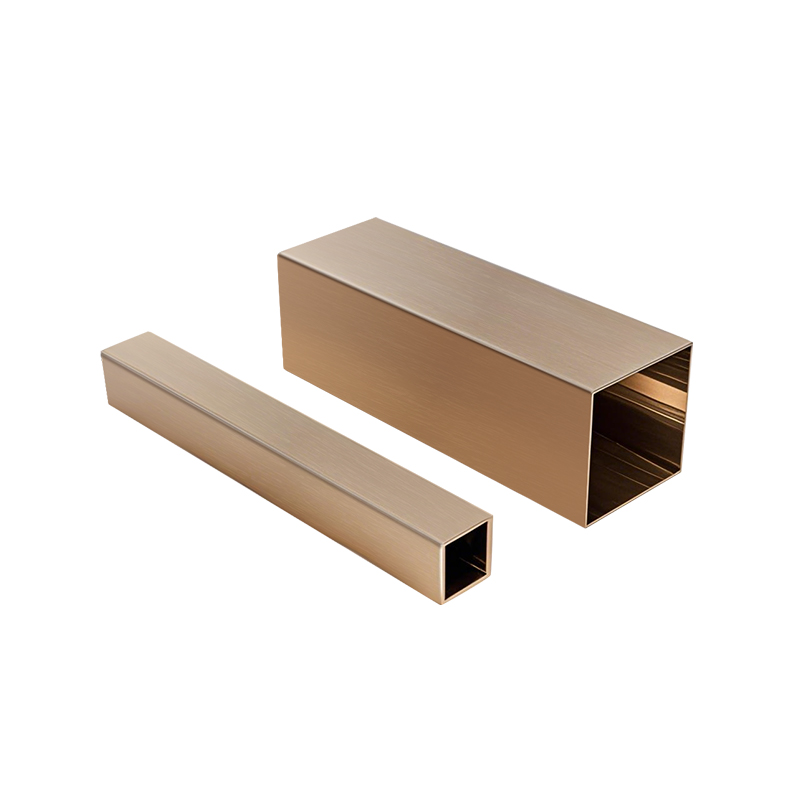

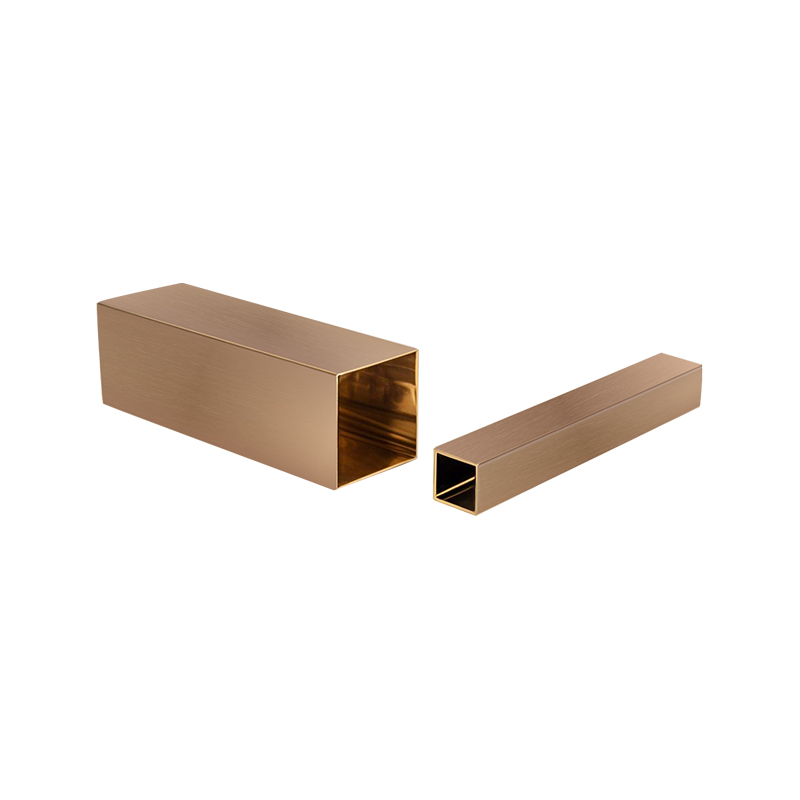

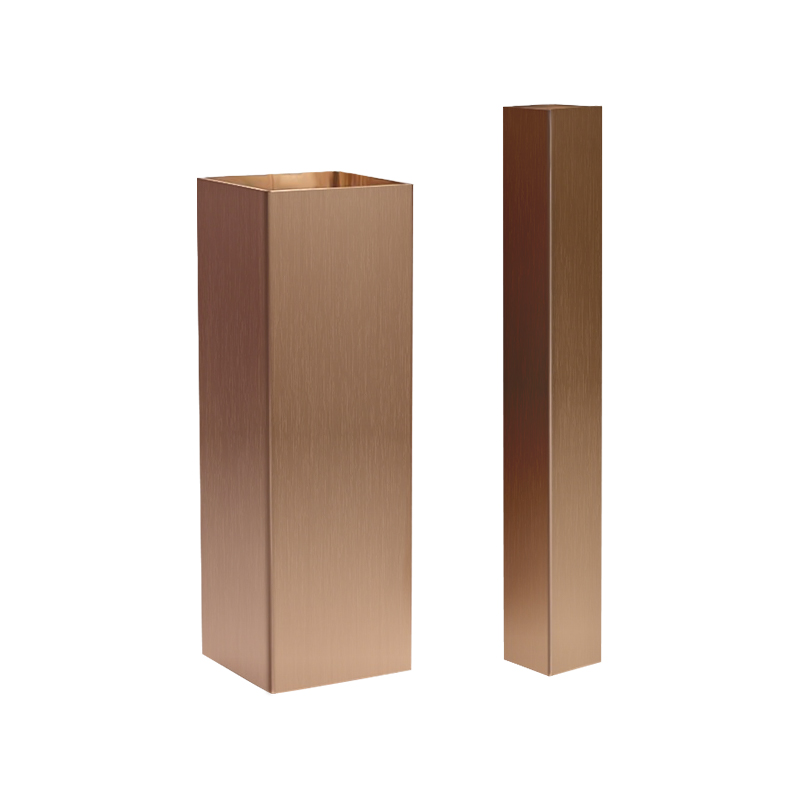

Bakır kare tüp

Bakır kare tüp ekstrüzyonu sırasında duvar kalınlığı toleransı ve düzlüğü nasıl kontrol edilir

Duvar Kalınlığı Tolerans Kontrolü: Kaynaktan Oluşturmaya Hassas Kontrol
Ekstrüzyon oluşturma işlemi sırasında bakır kare tüp , duvar kalınlığı toleransını kontrol etmenin anahtarı üç açıdan yatmaktadır:
1. Maddi saflık ve tedavi öncesi kontrolü
Zhejiang Jingliang, yüksek saflıkta bakır külçeleri hammadde olarak kullanır ve saflık taraması ve homojenleştirme için bağımsız bir eritme sistemi kullanır, inklüzyonları ve tahıl ayrımını etkili bir şekilde azaltır ve sonraki şekillendirme için kararlı bir taban sağlar.
2. Kalıp Tasarımı ve Sıcaklık Kontrolü
Ekstrüzyon kalıbının iç delik ve çekirdek çubuğu arasındaki eşleşen doğruluk, duvar kalınlığının homojenliğini belirlemede önemli bir faktördür. Zhejiang Jingliang, kalıbın koaksilitesini ve aşınma direncini sağlamak için kendi kalıp işleme merkezi, yüksek hassasiyetli CNC işleme ve CAE simülasyon teknolojisini kullanır. Aynı zamanda, ekstrüzyon sıcaklığının kontrolü de çok önemli bir çok noktalı sıcaklık kontrol sistemidir, metal akışının düzgün olması sağlanır, böylece eşit olmayan akış hızının neden olduğu duvar kalınlığı sapmasından kaçınır.
3. Çevrimiçi İzleme ve Akıllı Ayarlama
"Akıllı Üretim" stratejisine dayanan Zhejiang Jingliang, üretim sürecinin gerçek zamanlı izlenmesini sağlamak için duvar kalınlığı için bir çevrimiçi lazer algılama sistemi getirdi ve ekstrüzyon kuvveti ve besleme hızı gibi parametreleri otomatik olarak ayarladı, bu nedenle yüksek-öncü ihtiyacı olan duvar kalınlığı toleransı gibi parametreleri, yüksek-önleme ihtiyacı içindeki duvar kalınlığı toleransında stabil olarak kontrol etmek için.
Düzlük Kontrolü: Mekanik hassasiyet ve gerilim dengesinin koordinasyonu ve birleştirilmesi
Bakır kare tüplerin zayıf düzlüğü, ekstrüzyondan sonra soğutma veya germe işleminde yaygındır, bu da tüpün bükülmesi ve bükülmesi gibi kusurlara kolayca yol açabilir, montaj doğruluğu ve servis ömrünü etkileyebilir.
1. Çok eksenli düzleştirme teknolojisi
Zhejiang Jingliang, kare tüpün şeklinin dikey ve düz kalmasını sağlamak için çok noktalı ince ayar yoluyla ilk ekstrüzyon ofsetini düzeltmek için çok ayarlı bir düzleştirici tekerlek düzleştirme sistemi kullanır.
2. Çizim gerginlik kontrolü
Sürekli çizim işleminde, sistem, tüp gövdesinin deformasyonuna neden olan ve genel düzlük stabilitesini iyileştiren "sürükleme" veya "çok gevşek" fenomenleri önlemek için bir gerginlik dengesi algoritması yoluyla her iki uçtaki hız farkını gerçek zamanlı olarak ayarlar.
3. Hassas soğutma sistemi
Ekstrüzyondan sonra soğutma işlemi, bakır tüpün soğutma hızının uzunluk yönü boyunca tutarlı olmasını sağlamak için dolaşımdaki bir su soğutma sistemi benimser ve termal stresin neden olduğu bükülme deformasyonunu azaltır.
Yukarıdaki önlemler sayesinde, Zhejiang Jingliang tarafından üretilen bakır kare tüpünün düzlüğü, metre başına ≤1 mm aralığında kontrol edilebilir ve klima ısı yayma boruları, mekanik yapısal parçalar ve elektrik kablo sistemleri gibi deformasyona son derece duyarlı olan sahnelerde yaygın olarak kullanılır.

Kaynak sırasında bakır kare tüplerin karşılaştığı sorunlar ve bunlardan nasıl kaçınılır?

Bakır kare tüp kaynağında yaygın sorunlar
1. Oksidasyon problemi
Bakırın, kaynağın bağlanma mukavemetini etkileyen ve soğuk kaynak, gözenekler ve cüruf inklüzyonları gibi kalite problemlerine yol açan bir oksit film oluşturmak için yüksek sıcaklık kaynakları sırasında havada oksijen ile reaksiyona girmesi kolaydır. Özellikle, kare yapının kenarlarının ve köşelerinin oksidasyonu ağırlaştıran ısı birikimi oluşturma olasılığı daha yüksektir.
2. Termal deformasyon
Bakırın yüksek termal iletkenliği, kaynak ısısının hızlı bir şekilde iletimine yol açar, bu da yerel olarak sabit bir erimiş havuz sıcaklığının korunmasını zorlaştırır, bu da kolayca eşit olmayan kaynak genişliğine veya yanmaya neden olur. Aynı zamanda, bakır kare tüpünün enine kesiti düzensizdir ve termal stres konsantrasyonu üretmek yuvarlak tüpten daha kolaydır, bu da kaynaktan sonra bükülme ve bükülme gibi deformasyon problemlerine neden olur.
3. Doldurmada zorluk
Bakır kare tüpleri, özellikle köşelerde veya T şeklinde bağlantılarda kaynak yaparken, kaynaklar arasındaki boşluğu kontrol etmek zordur ve bunları tamamen doldurmak kolay değildir, bu da kolayca kaynak nodüllerine veya alt kesimlere neden olabilir.
4. Kaynak çatlakları
Termal döngü uygun şekilde kontrol edilmezse veya kaynak sırasında soğutma çok hızlı ise, eklemlerde, özellikle yüksek mukavemetli bakır alaşım kare tüpler için soğuk çatlakların oluşması muhtemeldir.
Zhejiang Jingliang Copper-Tube Products Co., Ltd her zaman müşteri odaklı düşünceye bağlıdır ve ürün fabrikadan ayrılmadan önce, özellikle kaynak kullanımlığı açısından fabrikadan ayrılmadan önce arka uç işlemenin uyarlanabilirliğini tam olarak dikkate alır ve kaynak kusurlarının insidansını aşağıdaki yollarla etkili bir şekilde azaltır.
1. Yüzey ön tedavisi ve anti-oksidasyon koruması
Ekstrüzyon ve çizim işlemi sırasında bakır kare tüps Şirket tarafından üretilen, yüzey oksit tabakasını en aza indirmek için çok aşamalı temizlik ve yüzey aydınlatma işlemine tabi tutulmuştur ve kaynak yüzeyini daha temiz ve daha bağlı hale getirmek için müşteri ihtiyaçlarına göre teneke ve fosfat gibi anti-oksidasyon çözeltileri sağlar.
2. Toleransları tam olarak kontrol edin ve ekleme boşluklarını optimize edin
Gelişmiş ekstrüzyon kalıp tasarımı ve çevrimiçi boyut kontrol sistemleri ile, Zhejiang Jingliang bakır kare tüplerinin duvar kalınlığı toleransı ± 0.05mm içinde kontrol edilir ve köşe geçişi yüksek yuvarlaktır, bu da kaynak yapısının sıkılığını büyük ölçüde geliştirir ve olmayan boşluklardan kaynaklanan kaynak kusurlarını önler.
3. Kaynak Destek Hizmetleri: İşlem önerileri özelleştirilmiş eşleştirme
Şirketin teknik ekibi, birden fazla sektördeki müşterilere lehimleme, TIG kaynağı, lazer kaynağı vb. Gibi farklı kaynak yöntemleri için uygulama rehberliği sağlar ve kaynak verimliliğini ve tutarlılığını artırmak için ayrılmış kaynak oluklarını ve yardımcı fikstür konumlandırma yapılarını özelleştirebilir.
4. Yüksek saflıkta bakır, mükemmel kaynaklanabilirlik sağlar
Kendi eritme sistemi ve hammadde tarama mekanizması aracılığıyla, Zhejiang Jingliang tarafından kullanılan bakır malzemeler C11000 saflık standardına veya daha yüksek bir seviyeye ulaşarak, alaşım elemanların çökmemesini ve kırılgan fazların kaynak sırasında oluşmamasını sağlayarak kaynaktan kaynak performansını sağlar.

Soğutma sistemlerinde bakır kare tüpleri kullanmanın avantajları ve önlemleri nelerdir?

Soğutma sistemlerinde bakır kare tüplerin önemli avantajları
1. Verimli ısı transferi performansı
Bakırın termal iletkenliği, alüminyum ve paslanmaz çelik gibi yaygın metallerden çok daha yüksek olan 390 ~ 400 w/m · k kadar yüksektir. Aynı akış hızı altında, bakır kare tüpler daha hızlı ısı değişimi sağlayabilir, soğutma verimliliğini artırabilir ve sistem enerji tüketimini azaltabilir.
Buna ek olarak, kare yapı, birim alan başına daha büyük bir ısı transfer yüzeyine sahiptir, bu da "daha küçük hacim, daha güçlü kapasite" elde etmek için kompakt ısı eşanjörlerinde daha iyi kullanılabilir.
2. Kararlı yapı ve kolay bağlantı
Bakır kare tüpü keskin kenarlara ve yakın düzenleme ve kaynak fiksasyonu için uygun düz bir yüzeye sahiptir. Genellikle hem ısı iletimi hem de yapısal fonksiyonlara sahip olan ve ürünün modüler montaj verimliliğini artıran kondenser, evaporatör veya soğutma modülünde bir ısı akış kanalı veya braket düzeneği olarak tasarlanır.
3. Mükemmel korozyon direnci
Soğutma sistemi, uzun süre karışık bir soğutucu, su buharı ve yağ ortamına sahiptir. Bakır kare tüpleri doğal olarak iyi korozyon direncine sahiptir ve sistemin ömrünü etkili bir şekilde genişleterek çeşitli soğutucu akışkanlarla (R134A, R410A ve R32 gibi) uyumludur.
4. Kaynağı ve oluşturulması kolay
Zhejiang Jingliang Copper-Tube Products Co., Ltd'de hassas ekstrüzyon ve tavlama tedavisinden sonra, bakır kare tüpün iyi sünekliğe ve kaynak kabiliyetine sahiptir. Şirket tarafından üretilen bakır kare tüpleri genellikle lehimleme ve TIG kaynağı gibi bağlantı süreçlerinde kullanılır. Kaynak arayüzü düz ve hava geçirmezdir ve sızdırmazlık için soğutma sisteminin katı gereksinimlerini karşılamaktadır.
Pratik uygulamalardaki önlemler
Bakır kare tüpü mükemmel bir performansa sahip olsa da, işlevinin en iyi durumda olmasını sağlamak için soğutma sisteminde kullanıldığında aşağıdaki noktalar not edilmelidir:
1. tüp duvar kalınlığı kontrolü
Basınç koşulları altında çalışan kondansatörlerde ve buharlaştırıcılarda, bakır kare tüplerinin duvar kalınlığı seçimi özellikle kritiktir. Çok ince duvar kalınlığı kolayca patlama veya yorgunluk çatlaklarına yol açabilirken, çok kalın duvar kalınlığı ısı değişim verimliliğini ve işleme fizibilitesini etkiler. Zhejiang Jingliang, duvar kalınlığını ± 0.05 mm içindeki kontrol etmek için CNC ekstrüzyonu ve çevrimiçi lazer algılama kullanır ve müşteri ihtiyaçlarına göre farklı basınç seviyelerindeki ürünleri özelleştirebilir.
2. İç duvar kontaminasyonundan kaçının
Bakır kare tüpün iç duvarı, taşıma veya kurulumdan önce nemli veya yağ tarafından kontamine ise, bir korozyon kaynağı oluşturmak kolaydır. Zhejiang Jingliang fabrikadan ayrılmadan önce temizler, kurutur ve mühürler. Aynı zamanda, sistemin kuru ve safsızlık içermediğinden emin olmak için müşterilerin kaynak yapmadan önce ikincil temizlik yapmaları önerilir.
3. Termal Genişleme Tazminat Tasarımı
Bakır malzemenin termal genleşme katsayısı 16.5 × 10⁻⁶/K'dır. Soğutma sistemi sıcak ve soğuk arasında sık sık değişir. Genişleme alanı, kare tüpün termal genleşme ve kasılması sırasında kısıtlamaların neden olduğu stres konsantrasyonunu ve kaynak çatlamasını önlemek için yapısal tasarımda ayrılmalıdır.
4. Kurulum boşluğu ve desteği
Kare tüpler, yuvarlak tüplerden daha kolay yanal kuvvetler tarafından deforme olur. Destek noktaları ve boşluklar kurulum sırasında makul olarak ayarlanmalıdır. Zhejiang Jingliang Teknik Ekibi, müşterilere bakır kare tüpünün uzun süreli çalışma sırasında iyi geometrik dengeyi korumasını sağlamak için eşleşen kurulum önerileri ve anti-vibrasyon çözümleri sunar.
